Стр. 10

АМ при нехармонични сигнали и енергийни съотношения.

Препис от снимката

АМ при нехармонични инфор. сигнали
A(t)=A0[1+Σ(Cn/A0T)cos(nΩ·t+φn)] ; mn=Cn/A0
Aам(t)=A(t)cos(ω0t+φ0)
=> Aам(t)=A0cos(ω0t+φ0)+Σ(mA0/2)cos[(ω0-nΩ)t+φ0-φn]+Σ(mA0/2)cos[(ω0+nΩ)t+φ0+φn]
предимства - тясна честотна лента, лесна схемна реализация, устойчива на доплеров ефект
недостатъци - ниска енергийна ефективност, ниска шумоустойчивост

Енергийни съотношения при AM
Pср = 1/T0 ∫Aам²(t)dt = P0[1+m cos(Ωt+φu)]²
Pmax = P0(1+1)² = 4P0
Pmin = P0(1-1)² = 0
Pв = P0(1+0)² = P0
Pсрм = 1/Tu ∫Pср dt = P0(1+m²/2) ; max(m=1): Pmax=P0(1+1²/2)=1.5P0

Балансирана амплитудна модулация (БАМ)
AБАМ(t)=A0m/2 cos[(ω0-Ω)t+φ0-φu] + A0m/2 cos[(ω0+Ω)t+φ0+φu]
предимства: увеличаване на ен. ефективност
недостатъци: по-ниска шумоустойчивост; в приемника е необходимо да се възстанови носещото трептене

Еднолентова амплитудна модулация (ЕАМ)
от спектъра на AM се потиска една от двете странични честотни ленти

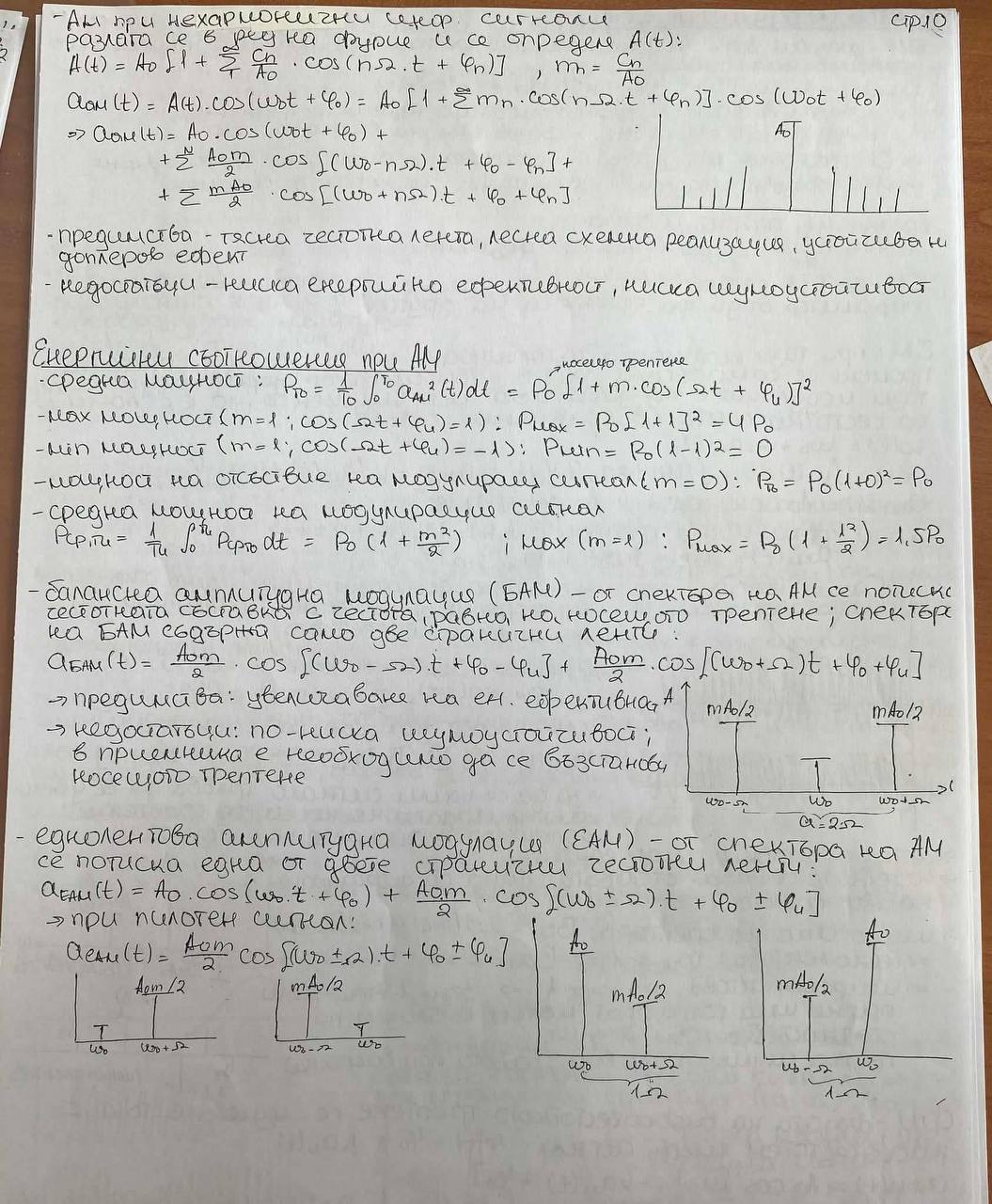

Оригинална снимка
