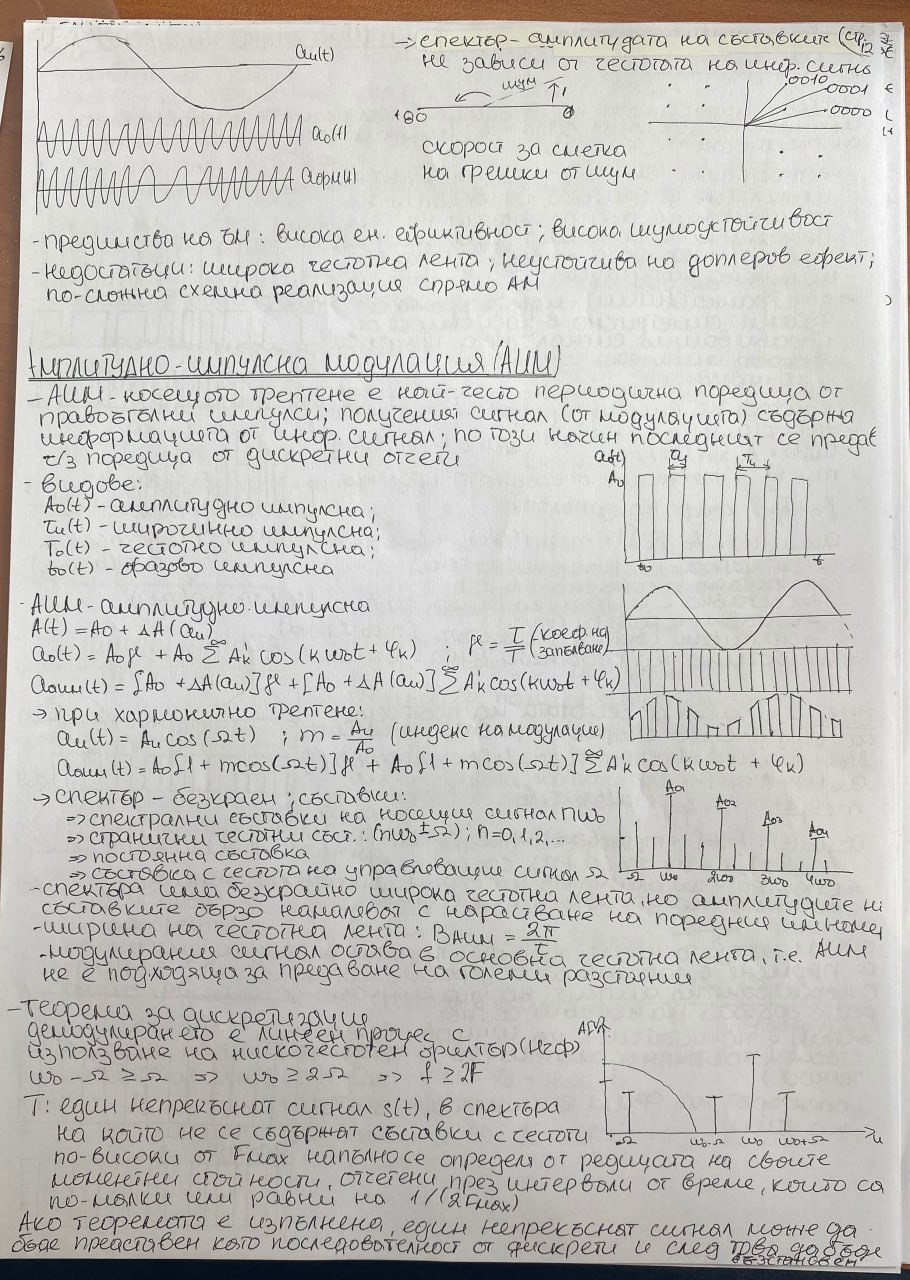

Точен препис на написаното от листа, сложен над снимката за по-лесно четене.
Препис от снимката
aш(t)
aвч(t)
aврм(t)
→ спектър - амплитудата на съставките (СРФ, 2/π)
не зависи от честота на инф. сигнал
ωм ↑
T1
180 0
0-10-0001
0000
1
скорост за сметка
на грешки от шум
- предимства на ФМ: висока ен. ефективност; висока шумоустойчивост
- недостатъци: широка честотна лента; нечувствит. на доплеров ефект;
по-сложна схемна реализация спрямо AM
ИМПУЛСНО-ИМПУЛСНА МОДУЛАЦИЯ (АИМ)
- АИМ - носещото трептене е край-гъсто периодична поредица от
правоъгълни импулси; полученият сигнал (от модулацията) съдържа
информация за инф. сигнал; по този носещ последователно се предават
ч/з поредица от дискретни отсчети
- Видове:
Aи(t) - амплитудно импулсна;
Tи(t) - широчинно импулсна;
T0(t) - честотно импулсна;
b0(t) - фазово импулсна.
АИМ - амплитудно-импулсна
A(t) = A0 + ΔA(ωи)
a0(t) = A0f + A0 Σ Ak cos(kω0t + φk)
aАИМ(t) = {A0 + ΔA(ωи)}f + {A0 + ΔA(ωи)}Σ Ak cos(kω0t + φk)
→ при хармонично трептене:
aи(t) = Aи cos(Ωt), m = Aи/A0 (индекс на модулация)
aАИМ(t) = A0{1 + mcos(Ωt)}f + A0{1 + mcos(Ωt)}Σ Ak cos(kω0t + φk)
→ спектър - съдържа: съставки:
→ спектрални елементи на носещия сигнал плюс
→ гранични честотни съст. (kω0 ± Ω); k=0,1,2...
→ постоянна съставка
→ съставка с честота на управляващия сигнал Ω
- спектърът има сравнително широка честотна лента, но амплитудите на
съставките бързо намаляват с нарастване на поредния импулс
- ширина на честотна лента: BАИМ = 2π/τ
- модулиращия сигнал определя основната честотна лента, т.е. АИМ
не е подходяща за предаване на големи разстояния
- теорема за дискретизация
демодулирането е линеен процес
използване на нискочестотен филтър (НЧФ)
ω0 - Ω ≥ Ω => ω0 ≥ 2Ω => f0 ≥ 2F
- един непрекъснат сигнал s(t), в спектъра
на който не се съдържат съставки с честоти
по-високи от Fmax напълно се определя от редицата на своите
моментни стойности, взети през интервали от време, които са
по-малки или равни на 1/(2Fmax)
Ако теоремата е изпълнена, един непрекъснат сигнал може да
бъде представен като последователност от дискрети и след това можеОригинална снимка
