Стр. 14

Импулсно-кодова и делта модулация.

Препис от снимката

Импулсни кодови модулации. Делта модулация

ИКМ (Pulse-code modulation) - позволява един аналогов сигнал да бъде представен в цифров вид (приложение - аналогово-цифров преобразувател).
Преобразуване:

1) дискретизация на аналоговия сигнал
- дискретизация по време според теоремата - "честотата на дискретизация трябва да е поне два пъти по-голяма от най-високата честота в спектъра на аналоговия сигнал"

2) квантоване по ниво - полученият сигнал е дискретен not но е непрекъснат по ниво (може да има безкрайно много разлини стойности за да предтсавим сигнала в цифров вид избираме краен брой разширени нива и закръгляме ст. на сигнала до най-близкия интервал на квантуване(Δh) - разстояние между две съседни ниваΔn - стъпка на квантоване
Nmin = Smax/Δn
N = mⁿ ≥ Smax/Δn

3) кодиране - получечните след квантуването импулси се преобразуват в цифров вид чрез двоичен код
- Smax - максимална стойност на сигнала
- Δn - стъпка на квантуване
- Nmin - минимален брой нива
натурален двоичен код - само еднополярни сигнали
симетричен двоичен код - двуполярни сигнали

Видове квантоване - зависимостта на изходния сигнал от входа
- линейно квантоване - равни стъпки между нивата
- нелинейно квантоване - неравни стъпки, по-добро при малки амплитуди

Широчина на честотната лента
- ИКМ има широка честотна лента поради широкия спектър
- необходимата скорост на предаване зависи от тактовата честота и броя разряди
пропускателна способност на канала:
C = fN log₂N = n·fN

Диференциална ИКМ
- при малки изменения при квантуване; малък брой разреди; кодира се изменението на дискретите

Делта модулация
- частен случай на диференциалната ИКМ
- при кодирането се използва само един разряд
- този разряд показва дали разликата между две съседни стойности е положителна или отрицателна
- сигналът се аппроксимира стъпаловидно
- при бавни изменения работи добре, но при бързи може да има изкривяване
- използва се по-висока тактова честота или адаптивна делта модулация
- адаптивната делта модулация изменя стъпката на квантоване според скоростта на изменение на сигнала

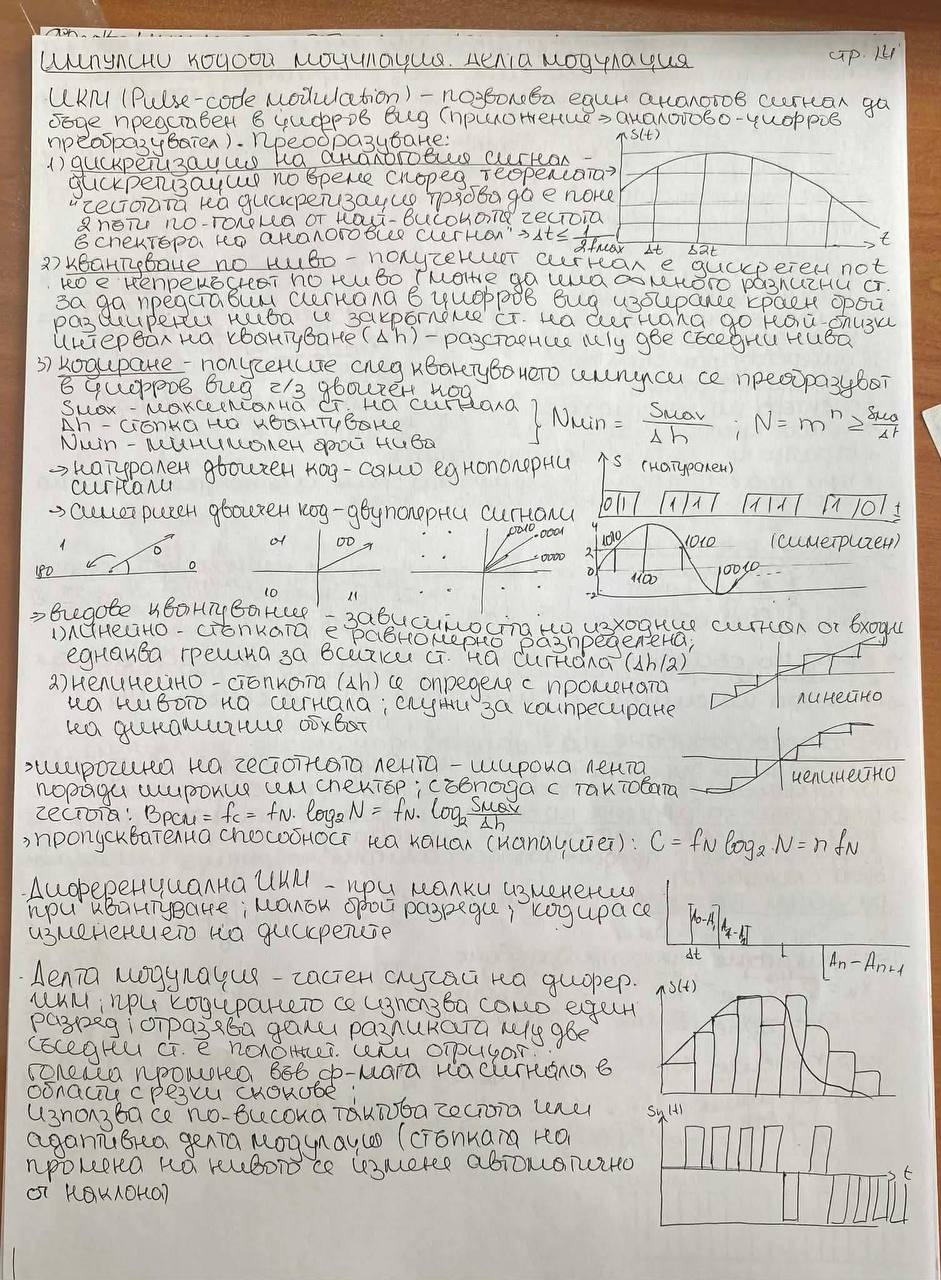

Оригинална снимка
